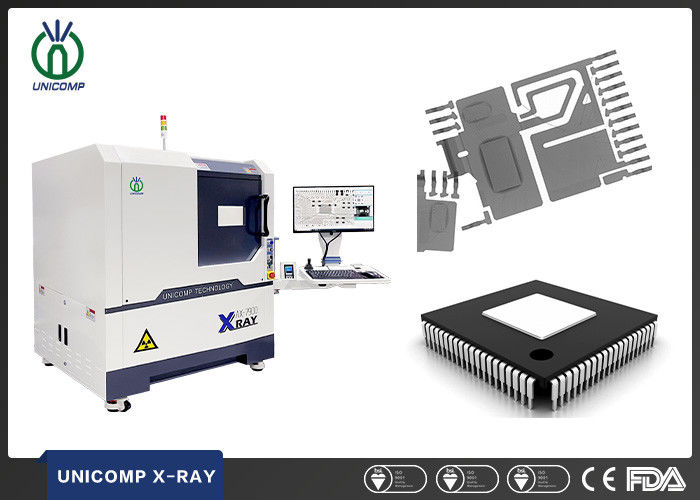

Mesin sinar-X CE FDA compliance Unicomp AX7900 untuk EMS SMT PCBA BGA QFN CSP pengecekan void solder
Deskripsi:
Tabung sinar-X 90KV 5μm, Detektor FPD. Workstation multi-fungsi, gerakan multi-sumbu XY standar dengan gerakan kemiringan ±60° (opsi). Gerakan sumbu Z untuk tabung sinar-X & FPD untuk meningkatkan/mengurangi pembesaran/FOV. Sistem penentuan posisi titik target yang nyaman. Sistem pemrosesan gambar DXI multi-fungsi dengan pemrograman XY untuk beberapa rutinitas inspeksi gambar. Area pemuatan maks. 420mm x 420mm, area deteksi maks. 380 x 380mm, dengan Pembesaran Sistem ~300X.
FITUR:
Tabung sinar-X 90KV 5μm, Detektor FPD.
Workstation multi-fungsi, gerakan multi-sumbu X-Y. Gerakan "Busur" ±60° (Opsi).
Kontrol gerakan meliputi: gerakan meja X/Y ditambah gerakan tabung dan detektor sumbu Z, gerakan kemiringan ±60° (opsi).
Sistem pemrosesan gambar DXI multi-fungsi.
Fungsi pemrograman X/Y untuk beberapa rutinitas inspeksi gambar
Area pemuatan maks. 420mm x 420mm, area deteksi maks. 380 x 380mm, dengan Pembesaran Sistem ~300X.
Pengukuran otomatis void/area BGA ditambah pembuatan laporan.
APLIKASI:
Inspeksi LED, SMT, BGA, CSP, Flip Chip.
Semikonduktor, Komponen pengemasan, Industri Baterai.
Komponen elektronik, Suku cadang mobil, Industri Fotovoltaik.
Pengecoran Die Aluminium, Plastik Cetakan.
Keramik, Industri Khusus Lainnya
Spesifikasi:
| Ringkasan Sistem |
| Jejak |
1200(P)×1200(L)×1500(T)mm |
| Berat Mesin |
1130 kg |
| Catu Daya |
AC 110/220V, 50/60Hz |
| Ukuran Pengepakan Kayu Lapis |
1350(P)×1350(L)×1800(T)mm |
| Berat Pengepakan |
1330 kg |
| Konsumsi Daya |
1.3 kW |
| Tabung Sinar-X |
| Jenis Tabung |
Tertutup |
| Daya Maks. |
8W |
| Tegangan |
0~90kV (Dapat Disesuaikan) |
| Ukuran Titik Fokus |
5μm |
| Sistem Pencitraan |
| Detektor |
Detektor Panel Datar (FPD) |
| Ukuran Piksel |
85μm |
| Area Deteksi Efektif |
65*65mm |
| Laju Bingkai |
40fps |
| Matriks Piksel |
768*768 |
| Pembesaran Sistem |
600X |
| Perangkat Lunak |
| Pengukuran Otomatis |
Pengukuran Otomatis Void Solder BGA dan Dukungan Output Data/Grafik |
| Beberapa Alat Pengukuran |
Mendukung Pengukuran Jarak, Sudut, Diameter, Poligon, laju pengisian PTH, dll. |
| Mode CNC |
Inspeksi yang Dapat Diprogram CNC, Pengoperasian Mudah dan Ramah Pengguna |
| Tampilan Waktu Nyata |
Menampilkan Data Kerja Tegangan, Arus, Sudut, Tanggal, dll. secara Real-time |
| Navigasi |
Sistem Penentuan Posisi Titik Target yang Nyaman |
| Sistem Kontrol Gerakan |
| Kontrol Gerakan |
Joystick, Keypad & Mouse |
| Area/Berat Pemuatan Maks. |
520*420mm / 10kg |
| Area Inspeksi Maks. |
460*400mm |
| Sudut Kemiringan |
±30° |
| Manipulator |
5-sumbu dengan X / Y / Z1 / Z2 / T |
| PC Industri |
| Monitor |
Tampilan LCD FHD 24’’ |
| OS Sistem |
Windows 10 64bit |
| Hard disk |
1TB |
| RAM |
8GB |
| Model CPU |
Prosesor Intel i7 |
| Fitur Lainnya |
| Hemat Energi |
Sinar-X Otomatis mati saat tidak bekerja lebih dari 5 menit |
| Keamanan Sinar-X |
<1μSv/h (Memenuhi Semua Standar Internasional) |
| Manajemen Otoritas |
Sistem Manajemen Akses Sidik Jari, dan Mendukung Akses Kata Sandi. |
| Pengoperasian Keselamatan |
Interlock Elektromagnetik, Lampu Peringatan dan Monitor Kebocoran Radiasi Real-time |
| * Spesifikasi dapat berubah tanpa pemberitahuan, Semua merek dagang adalah milik pembuat sistem. |
