Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Warna: | Abu-abu | Nama: | Mesin Inspeksi X-ray |
|---|---|---|---|
| Aplikasi: | SMT, EMS, BGA, Elektronik, CSP, LED, Flip Chip, Semikonduktor | Tegangan tabung: | 90KV |
| Bobot: | 1900Kg | Konsumsi daya: | 3.5KW |
| Menyoroti: | Mesin Unicomp LX2000 X Ray,Mesin CSP BGA X Ray,Peralatan Inspeksi Sinar X EMS |
||

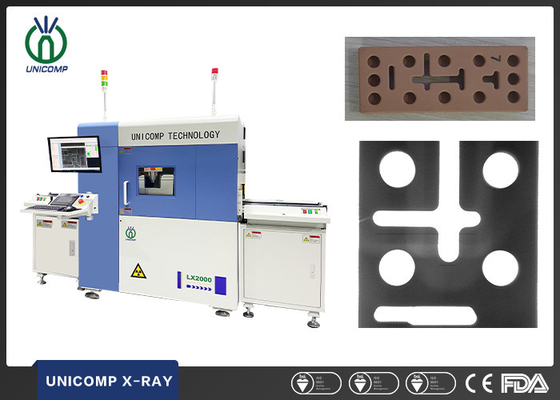

Menggunakan Unicomp LX2000 inline AXI X-ray untuk memeriksa lubang udara ceremic dan retakan dengan Auto Inspection and Analyzing
Parameter Teknis dan Spesifikasi
| Ringkasan Sistem | |
| Tapak | 2595(W)×1392(D)×1992(H)mm |
| Berat Mesin | 1900 kg (X-Ray) / 700kg (Konveyor) |
| Sumber Daya listrik | AC 110~220V, 50/60Hz |
| Ukuran Kemasan Kayu Lapis | 180(L)×170(D)×190(T)cm (X-Ray) 150(W)×105(D)×120(H)cm (Konveyor) |
| Berat Pengepakan: | 2000kg (X-Ray) / 800kg (Konveyor) |
| Konsumsi daya | 3,5 kW |
| Tabung Sinar-X | |
| Jenis tabung | Tertutup |
| Maks.Kekuasaan | 8W |
| Voltase | 0~90kV (Dapat disesuaikan) |
| Ukuran Titik Fokus | 5μm |
| Sistem Pencitraan | |
| Detektor | Detektor Panel Datar (FPD) |
| Ukuran Piksel | 85μm |
| Area Deteksi Efektif | 130*130mm |
| Tarif Bingkai | 20fps |
| Matriks Piksel | 1536*1536 |
| Pembesaran Sistem | 200X |
| Perangkat lunak | |
| Pengukuran otomatis | Inspeksi dan Analisis Otomatis untuk Komponen Ok & NG |
| Mode CNC | Inspeksi yang Dapat Diprogram CNC, Pengoperasian yang Mudah, dan Ramah Pengguna |
| Mengolah lagi | Mendukung Pengerjaan Ulang Sistem Manajemen Basis Data |
| Koneksi data | Mendukung Sistem MES / ERP / SPC |
| Navigasi | Sistem Pemosisian Titik Target yang Nyaman |
| Sistem Kontrol Gerak | |
| Kontrol Gerakan | Joystick, Keypad, Mouse & Panel Sentuh (PLC) |
| Lebar terowongan yang dapat disesuaikan | 80~350mm |
| Maks.Sampel Inspeksi | 400*350mm / 10kg |
| min.Sampel Inspeksi | 100*80mm |
| Manipulator | Sistem Sebaris Otomatis |
| PC Industri | |
| Memantau | Layar LCD FHD 22 '' |
| Sistem OS | Windows 10 64bit |
| Harddisk | 1TB |
| RAM | 8GB |
| model CPU | Prosesor Intel i7 |
| Fitur lainnya | |
| Hemat energi | X-Ray Auto-off saat tidak bekerja lebih dari 5 menit |
| Operasi Keselamatan | Interlock elektromagnetik, Lampu Peringatan |
| Manajemen Otoritas | Manajemen Kata Sandi |
| Keamanan Sinar-X | <1μSv/h (Memenuhi Semua Standar Internasional) |
| * Spesifikasi dapat berubah tanpa pemberitahuan, Semua merek dagang adalah milik dari pembuat sistem. | |
Fungsi dan Fitur
Gambar inspeksi
Aplikasi
Banyak diterapkan untuk BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Industry, Small
Pengecoran Logam, Modul Konektor Elektronik, Kabel, Komponen Dirgantara, Industri Fotovoltaik, dll.
